Garmin GPS Track, exporteren naar Google Earth

In deze tutorial leest u hoe u de GPS track van uw ballonvaart via Garmin Mapsource kunt exporteren naar Google Earth.
Hiermee kunt u uw ballonvaart in 3D terugzien op de onderliggende detailkaarten van Google Earth.
Het weergeven in 3D werkt echter alleen mits u een GPS-ontvanger heeft welke voorzien is van een barometrische hoogtemeter.

Voordat u begint moet u de nieuwste versie van zowel Garmin MapSource als Google Earth installeren.

## UPDATE 9 januari 2007: #########################################
Wees er zeker van dat u de nieuwste versie (4.0.2722, build 5-1-2007) van Google Earth geïnstalleerd heeft.
In de voorlaatste versie, versie 4.0.2091 (build 14-9-2006) zit namelijk een bug, waardoor het niet mogelijk is GPS data te importeren.

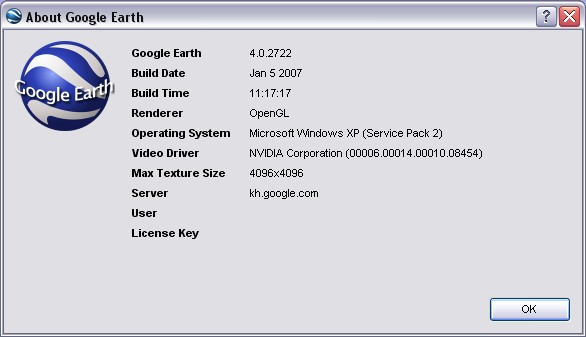

U kunt controleren welke versie u heeft, door Google Earth op te starten en achtereenvolgens op "Help" en "About Google Earth" te klikken. U krijgt een scherm te zien met het versienummer, in onderstaand voorbeeld is dit dus 4.0.2722.



#############################################################


Allereerst moet de GPS track van de GPS unit gehaald worden. Hiervoor openen we MapSource.

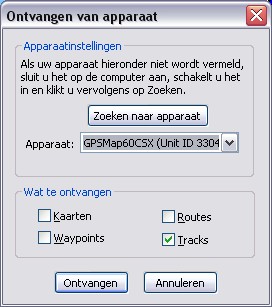

Druk op de knop "Ontvangen van apparaat":

.


Na het selecteren van de juiste GPS kiezen we ervoor om (tenminste) de tracks van de GPS te ontvangen.

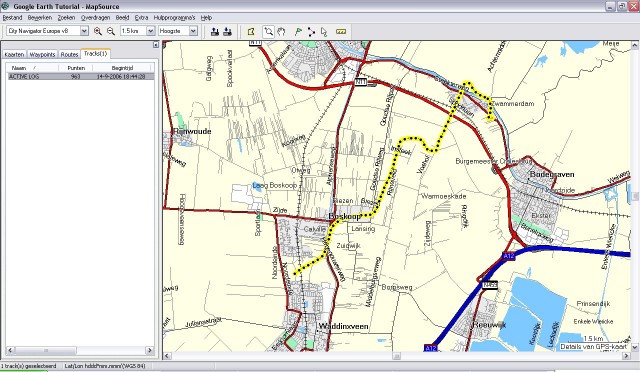

Zodra de track is ingeladen verschijnt deze op de onderliggende kaart (mits deze software geinstalleerd is).
(Theoretisch heb je geen City Navigator of City Select nodig, maar dit heb ik niet getest).
Links staat onder het tabblad Tracks de nieuw ingeladen track.

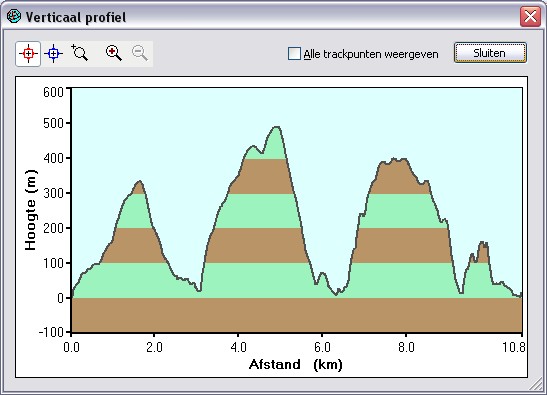

Je kunt deze hier een naam geven en het (verticale) hoogteprofiel bekijken.

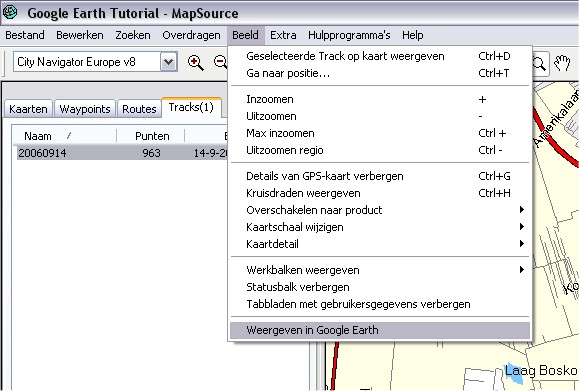

Vervolgens kiezen we in het Menu voor Beeld en daarna voor Weergeven in Google Earth.




Nu wordt Google Earth opgestart en hierna mag MapSource weer afgesloten worden.

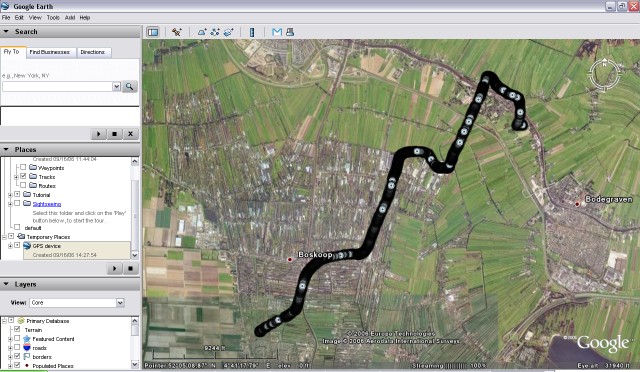

De track verschijnt in Google Earth.

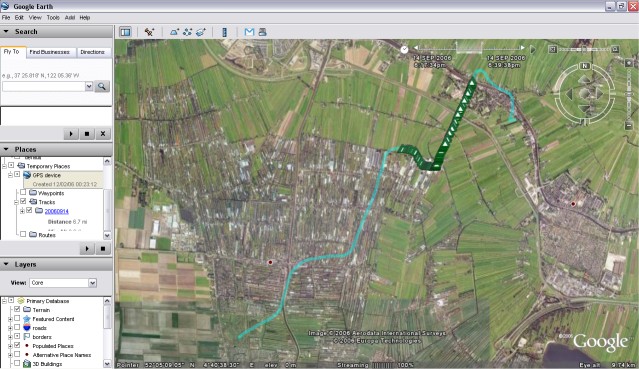

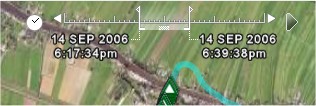

Zijn alle trackpunten niet, of slechts gedeeltelijk zichtbaar dan moet u de tijdbalk boven in het beeld breder maken, zoals op het voorbeeld hieronder in het rechter plaatje.

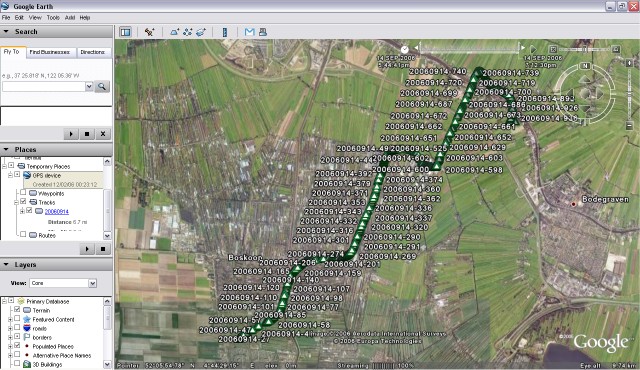

Als u de tijdbalk breed genoeg hebt gemaakt, zijn alle trackpunten zichtbaar op de kaart.




Links in beeld verschijnt onder het kopje Places een 'Temporary Place' nl. GPS Device.

Klik op het plusje bij achtereenvolgens GPS Device, Tracks en tenslotte de naam van de Track.
Nu verschijnen de woorden Points en Path.




Klik rechts op Points en kies voor Properties.

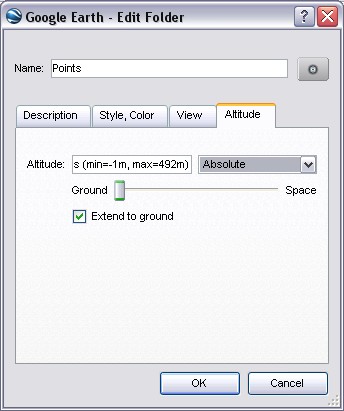

Klik nu op het tabblad Altitude en kies in de dropdownbox voor Absolute (deze staat standaard ingesteld op Clamped to ground).
Tevens kunnen we het vinkje Extend to Ground aanvinken, zodat de positie op hoogte met de locatie op de grond wordt verbonden.

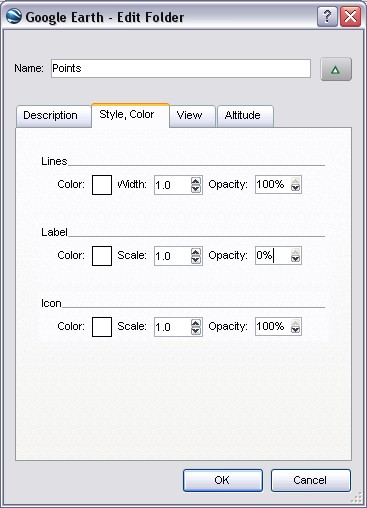

Ga nu naar het tabblad 'Style, Color'. Hier zetten we onder Label Opacity op 0% zodat de labelnamen onzichtbaar worden.
Dit komt de overzichtelijkheid ten goede.




Nu wordt de route op de kaart in 3D weergegeven. Echter is onze 'view' nog 2D.




Om 3D te kunnen zien, moeten we de kaart tilten. Dit doen we door met de muis naar de rechterbovenhoek te gaan. Daar verschijnen dan 2 assen.
Als we het verticale balkje op de horizontale as naar rechts slepen gaat ons gezichtspunt naar beneden en bekijken we de kaart inclusief track in 3D.







Door het kompas-roosje naar links of rechts te roteren gaan we in helicopterview om onze track heen.

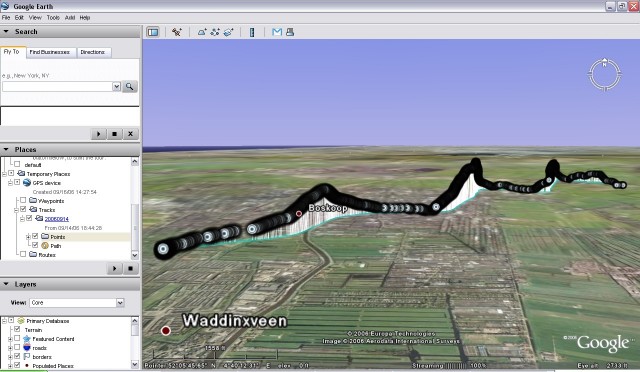

Experimenteer wat met de 2 assen en de kompasroos en je kunt de gevaren track op diverse manieren bekijken, zie onderstaande voorbeelden.

Veel succes!!!







Deze tutorial is gemaakt door Martijn de Vries op 16 september 2006 en geüpdatet op 9 januari 2007.
